Métodos sísmicos
Tendido de Refracción Sísmica
El método de Tendido de Refracción Sísmica consiste en la medición de los primeros arribos de la onda P mediante un arreglo de geófonos en forma lineal que registran la señal generada por una fuente (explosivos, golpes de marro en una placa, escopeta, etc.) y determinar contactos refractores en el subsuelo.

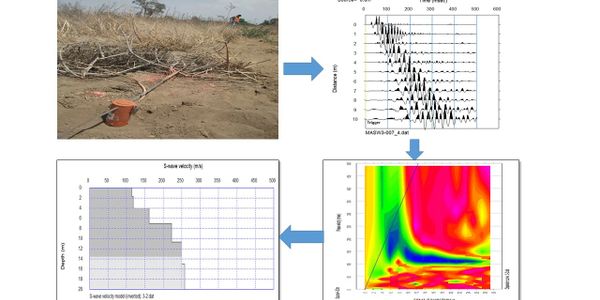

MASW
Esta técnica, utiliza una fuente vibratoria para generar un pulso el cual es medido por un arreglo lineal de múltiples receptores (geófonos). Este método utiliza la propiedad de dispersión de las ondas superficiales con el propósito de generar el perfil de velocidad de onda de corte (Vs) en función de la profundidad.

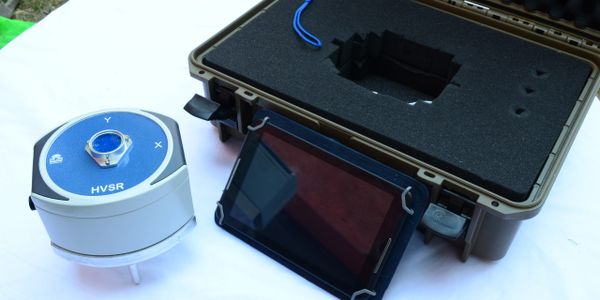

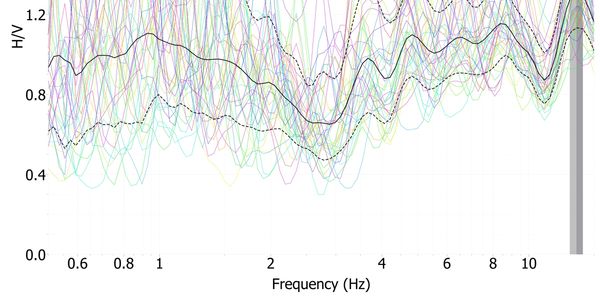

Cocientes Espectrales H/V
Permite evaluar la frecuencia de resonancia o periodo fundamental del suelo con los registros de ruido ambiental o microtremores con un sensor de tres componentes, la componente Norte- Sur, la componente Este- Oeste y la componente vertical “Z”.
Aplicaciones
- Perfiles de velocidad de onda cortante (Vs) para poder caracterizar las propiedades del subsuelo y sus módulos dinámicos.
- Determinar capas de menor velocidad (por tanto, informaciones más precisas sobre la naturaleza de los terrenos que sísmica de refracción).
- Determinar la calidad del subsuelo y su compactacion, así como los módulos dinámicos de la zona.
- Detectar el periodo fundamental del sitio de estudio.
Equipo Utilizado
- Sismógrafo digital Jeatrom de tres componentes marca Dolang.
- Sismógrafo AnySeis .
- Geófonos de 4.5 y 10 [Hz].
- Cable sísmico de adquisición.
- Marro de 16[lb].
- Placa metálica
- Tableta electrónica verificador de datos
